Ремонт шуруповёрта "Калибр"

Часть 1.

Шуруповёрт Калибр ДА-14,4/2 изначально приобретался мной года четыре назад как наиболее дешёвый вариант из четырнадцативольтовых и двухаккумуляторных агрегатов для чисто бытовых нужд.

За время своей жизни он достойно справился с тремя стометровыми крышами дачных домов и массой мелкой разнообразной непрофессиональной работы.

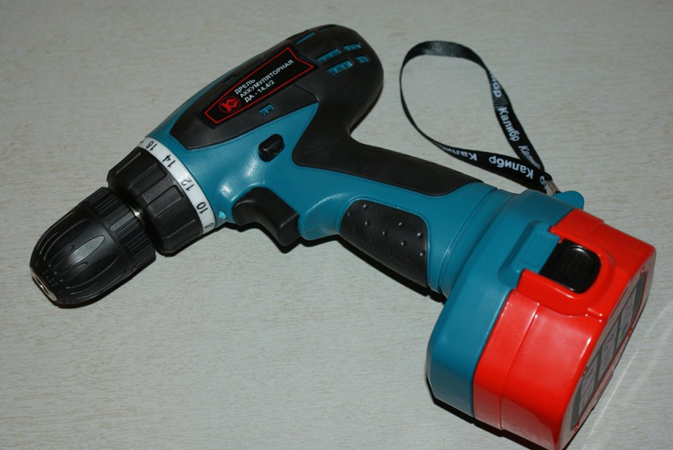

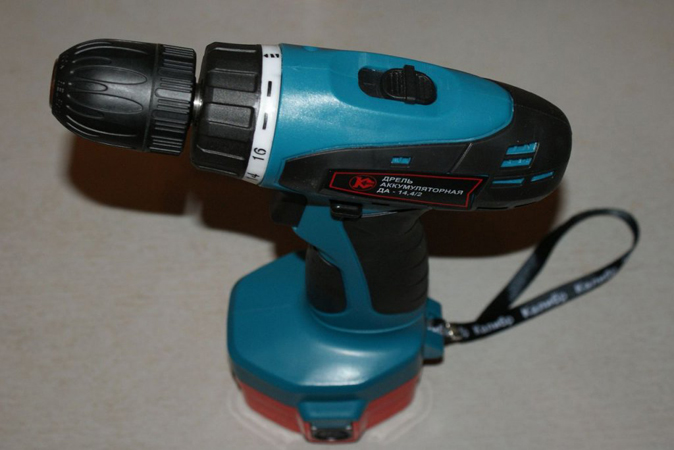

Вот он, кросавчег.

Обзорные фотографии аппарата взяты с этого сайта.

Никаких серьезных нареканий к "шурику" до последнего времени не возникало, разве что пооблез сильно и один из аккумуляторов стал плохо держать заряд, то есть саморазряжаться через сутки после полной зарядки.
Однако второй аккумулятор работает как зверь и заряжается меньше чем за час, поэтому и неудобств серьёзных не ощущается.

Но вот в один прекрасный день появилась проблема: стала прокручивать первая скорость.

Симптомы выглядят так: на первой (медленной и мощной) скорости вхолостую патрон моторчиком вращается, но его можно остановить даже рукой.
На второй (быстрой и маломощной) скорости патрон вращается нормально во всю номинальную для этой скорости мощность.

Вскрытие и беглый осмотр редуктора никаких видимых проблем не выявил: все металлические шестерни трехступенчатого планетарного редуктора абсолютно целы.

Однако при более детальном осмотре выяснилось следующее:

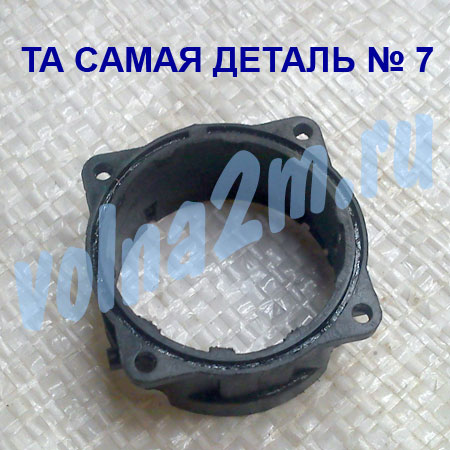

На одной из пластмассовых деталей корпуса редуктора ( далее обзовём её ТА САМАЯ ДЕТАЛЬ № 7), в которой расположены первая и вторая ступень стёрты 10 зубьев, удерживающих коронную шестерню второй ступени от проворачивания.

Ремонтное решение очевидно: восстановить зубья в корпусе.

Алгоритм воплощения идеи:

1. Разбираем шуруповёрт.
   Расписывать данную процедуру не вижу смысла, поскольку людям, не умеющим держать отвёртку следует немедленно прекратить чтение этой статьи и позвонить в соответствующий сервисный центр по ремонту электроинструмента.

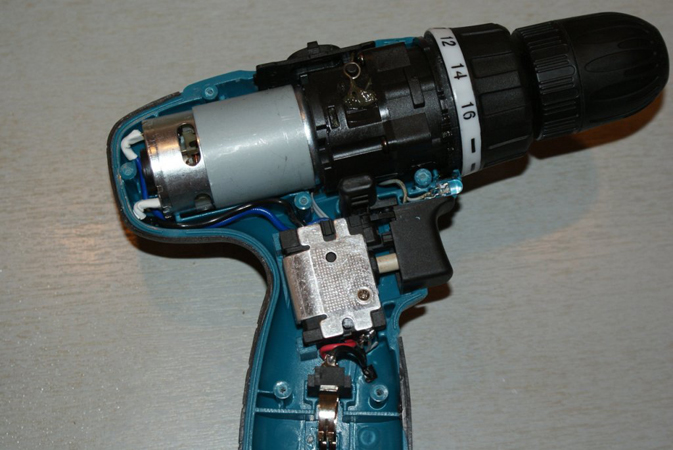

2. Извлекаем мотор с редуктором и отсоединяем редуктор от мотора.
   Это делается поворотом редуктора против часовой стрелки относительно мотора в ближайшем к мотору соединении.
3. Разбираем редуктор.
   Разумеется, при разборке лучше всё фотографировать и упорядочено раскладывать детали на столе, дабы не возникло трудностей при обратной сборке.
   Однако особо одарённым по секрету скажу, что все детали в редукторе имеют разный размер и посадки, поэтому собрать его неправильно будет непросто.
4. Откручиваем четыре мелких самореза и снимаем ТУ САМУЮ ДЕТАЛЬ (на фото она обозначена № 7).


5. Зажимаем ТУ САМУЮ ДЕТАЛЬ № 7 в тисках и сверлом 2 мм. и сверлим отверстия точно в центре каждого бывшего доступного зуба.
   При этом доступно будет только 6 зубьев, но по моему мнению, и этого будет достаточно.
   Работа эта требует точности и выполнять её с тремором рук и несвежей головой запрещено!

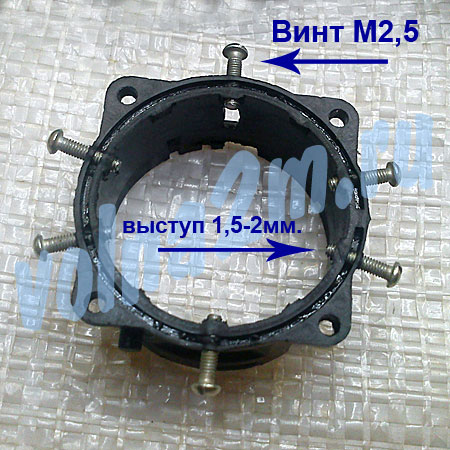

6. Вворачиваем в каждое из полученных отверстий винты М2,5 .
   Важно: винты нужно ввернуть так, чтобы выступающая из пластмассы их часть имела зазор с коронной шестернёй редуктора 0,1-0,2 мм. Т.е. выступала из пластмассы примерно на 1.5-2мм.

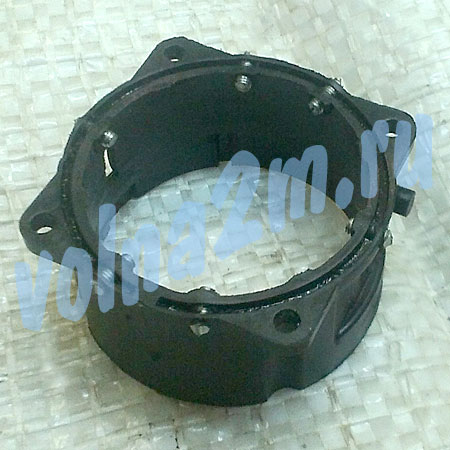

1. Откусываем наружные части винтов.

2. В соседней с отремонтированной детали (той, в которую вкручиваются четыре мелких самореза) делаем выемки в местах примыкания вновь изготовленных "зубьев", с целью обеспечить отсутствие зазора между деталями.
3. Собираем редуктор, хорошенько смазав его чем-нибудь из пластичных смазок.
4. Собираем шуруповёрт.
5. Проводим испытания и о результатах пишем отзыв на странице нашей мастерской Facebook   .

В ближайших планах есть у меня разобраться со вторым аккумулятором путём замены в нём элементов. Что из этого получится, читайте в следующей статье.
